DIMENSIONS DU ROULEMENT RADIAL

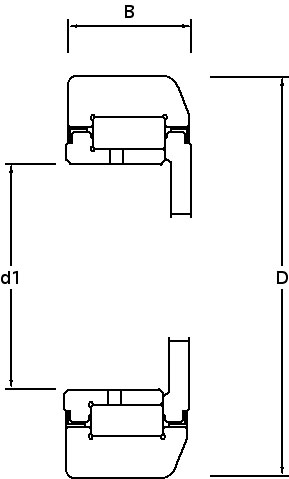

Si le roulement à rouleaux combiné est remplacé sur un axe existant, il est nécessaire de vérifier que le diamètre d1 est identique au diamètre du axe. Lorsque les vis sur la face avant du galet sont défaites, le galet tirera le axe comme indiqué.




galet combiné axe
 roulement radial galet combiné
Galet
d1
D
B
4.053
28
52.5
17
4.054
38
62
20
4.055
42
70.1
23
4.056
46
77.7
23
4.057
46
77.7
23
4.058
50
88.4
30
4.059
58
101.2
28
4.060
63
107.7
31
4.061
63
107.7
31
4.062
71
123
37
4.063
90
149
43
